Guía práctica
Independización de oficinas con Honeywell XLS
XLS120 y XLS4K de la familia XLS4000: criterios para evaluar un panel de oficina, conservar dispositivos compatibles y coordinar su interconexión con el edificio.
Modelos tratados: XLS120, XLS4K, XLS4000

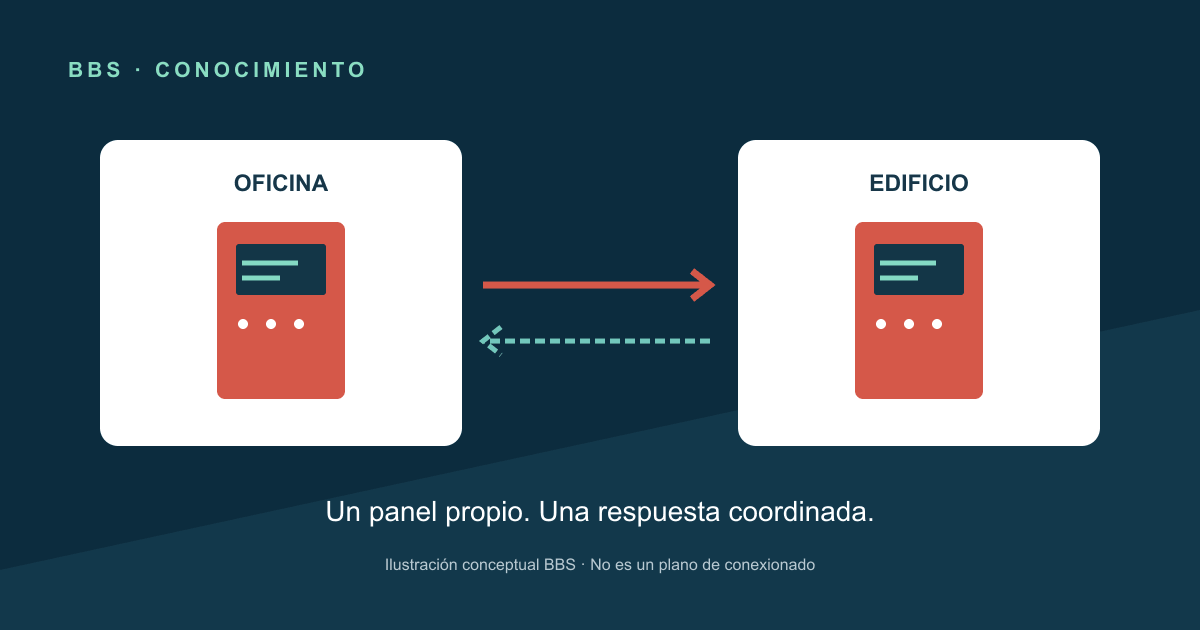

Un panel propio, coordinado con el edificio
Al remodelar o independizar una oficina, un panel propio de detección y alarma de incendios puede ser una alternativa. La decisión empieza por la arquitectura del edificio, el inventario y la secuencia de emergencia aprobada.
La publicación de BBS en LinkedIn sobre XLS120 y XLS4K se amplía en esta guía. Presenta una evaluación de proyecto; la selección y la reutilización se confirman para cada instalación.
Panel de la oficina
Dispositivos y circuitos propios
Panel del edificio
Operación y respuesta coordinadas
Dos configuraciones que podemos evaluar
XLS120
Un lazo SLCHasta 159 detectores y 159 módulos, según la ficha. Verificar la variante de alimentación y los dispositivos admitidos.
Ver ficha técnica ↗74-5144-11 · 14/09/2022 · pp. 1–2
XLS4K · familia XLS4000
Pantalla de 10″ · 1 a 3 lazosEl XLS4K preconfigurado incluye un módulo de lazo SLM y admite hasta tres con los módulos adicionales correspondientes. Las configuraciones modulares XLS4000 tienen otros límites.
Ver ficha técnica ↗HON-62112:B · 25/09/2025 · pp. 1–2, 6Qué se puede conservar
- Registrar detectores, bases, estaciones manuales y módulos con número de parte completo y cantidad.
- Contrastar panel, protocolo, firmware, documentación de compatibilidad y estado físico antes de proponer reutilización.
- Mantener separados el circuito de señalización direccionable (SLC) de la oficina y el del edificio. La interconexión requiere una interfaz admitida por el fabricante y definida por ingeniería; no se conectan en paralelo los SLC de dos paneles.
- Revisar alimentación, baterías, circuitos de notificación, cableado, capacidad e interfaces con accesos, climatización y otros sistemas.
Interconexión y responsabilidades
Acordar qué eventos debe recibir el edificio y qué órdenes puede enviar a la oficina. Alarma, supervisión y avería deben identificarse según el diseño aprobado. La orden de evacuación es una decisión de ingeniería distinta; no equivale a un cuarto circuito universal para cualquier proyecto.
Definir quién puede reconocer, silenciar, restablecer e iniciar pruebas. Las funciones locales y remotas dependen de la arquitectura permitida y del plan de operación; la existencia de paneles independientes no resuelve por sí sola esos permisos.
De la evaluación a la entrega
Diagnóstico inicial
Inventario, historial de fallas, versiones, licencias y respaldos recuperables. Priorizar seguridad y continuidad.
Plan de intervención
Acordar alcance, permisos, responsables, contingencia, ventana de trabajo y criterios de aceptación.
Ejecución y pruebas
Aplicar control de cambios y probar las interfaces autorizadas con los responsables de la oficina y del edificio.
Cierre y seguimiento
Entregar evidencias de pruebas, pendientes, recomendaciones y resultados revisados con el cliente.
Qué necesitamos para preparar la propuesta
- Sede, área de la oficina, uso y objetivo de la remodelación.
- Modelos de paneles de edificio y oficina, planos autorizados e inventario disponible.
- Fallas conocidas, versiones, interfaces, permisos y restricciones de trabajo.
- Alcance solicitado: equipos, ingeniería, instalación, programación, pruebas o mantenimiento.
BBS prepara el alcance y la propuesta comercial después de la revisión técnica. Existencias, plazos, licencias, reutilización y puesta en servicio se confirman para el proyecto. Los protocolos e informes pueden requerir la firma de un ingeniero colegiado según el alcance acordado.
Para profundizar
- Interconexión DACI entre una oficina y su edificio
- NFPA 72: guía para entender el sistema de tu edificio
- Matriz de causa y efecto: del diseño a las pruebas DACI
Referencias técnicas
Honeywell XLS120 · 74-5144-11 · 2022-09-14 · pp. 1–2
https://prod-edam.honeywell.com/content/dam/honeywell-edam/hbt/en-us/documents/literature-and-specs/datasheets/hbt-fire-74-5144-11.pdf
Honeywell XLS4000 · HON-62112:B · 2025-09-25 · pp. 1–2, 6
NFPA 72 · página oficial de la norma · consulta 2026-10-01
https://www.nfpa.org/codes-and-standards/nfpa-72-standard-development/72
RNE · Ministerio de Vivienda, Construcción y Saneamiento · consulta 2026-10-01
https://www.gob.pe/institucion/vivienda/informes-publicaciones/2309793-reglamento-nacional-de-edificaciones-rne
